1、概述

        QQ-803系列數顯儀表與各類模擬量輸出的傳感器、變送器配合，完成溫度、壓力、流量、液位、成分、位移等物理量的測量、變換、顯示和控制。

        誤差小于0.5%F.S，并具備調校、數字濾波功能，可幫助減小傳感器、變送器的誤差，有效提高系統的測量、控制精度；

        適用于電壓、電流、熱電阻、熱電偶、遠傳壓力表等信號類型；

        變送輸出（選項）能將測量、變換后的顯示值以標準電流、電壓形式輸出供其它設備使用；

        2點報警輸出，上限報警或下限報警方式可選擇，報警靈敏度獨立設定；

        標準MODBUS RTU通訊(選項)

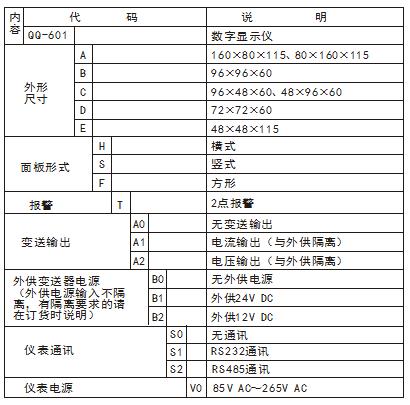

2、型號規格

表示儀表面板尺寸規格，儀表深度約為115mm

A-H面板160 ×80mm 橫式，開口152×76mm

A-S面板80 ×160mm 豎式，開口76×152mm

B-F  面板96×96mm   方型， 開口92 ×92mm

C-H面板96 ×48mm  橫式，開口92 ×45mm

C-S面板48 ×96mm  豎式，開口45 ×92mm

D-F面板72 ×72mm  方型，開口68 ×68mm

E-F面板48 ×48mm  方型，開口45 ×45mm

3、技術規格

電    源：85V AC ～ 265V AC，功耗小于4W

工作環境：0℃～50℃，濕度低于90%R.H

顯示范圍：-1999～9999，小數點位置可設定

基本誤差：小于±0.5%F.S

測量控制周期：0.5秒(數字濾波參數FLtr=0)

輸入信號類型：全能輸入，可通過設定選擇

★注：0-10VDC、2-10VDC、0-20VDC輸入，訂貨時需說明，此時儀表不能全能輸入

報警輸出：2點繼電器，觸點容量220V AC/3A

外供電源：用于給變送器供電，輸出值與標稱值的誤差小于±5%，負載能力大于30mA

變送輸出：光電隔離

1、4mA～20mA，0mA～10mA，0mA～20mA直流電流輸出時，可通過設定選擇，輸出較大負載600Ω.

2、輸出分辨率：1/8000，誤差小于±0.2%F·S

4、安裝與接線
        為確保安全，接線必須在斷電后進行，接線及使用過程中，盡量避免接觸殼體上的散熱孔

        以下所列端子圖為輸入與外供不隔離。當輸入與外供隔離時，外供“-”不再與輸入“-”共用同一端子，A-H及A-S規格外供“-”為3號端子;B-F規格外供“-”為15號端子；C-H、C-S及D-F規格外供“-”為5號端子；E-F規格輸入與外供隔離的端子圖同輸入與外供不隔離的端子圖

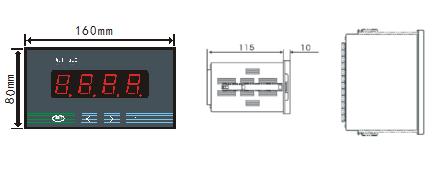

A-H規格160×80尺寸的儀表與A-S規格80*160尺寸的儀表外形尺寸

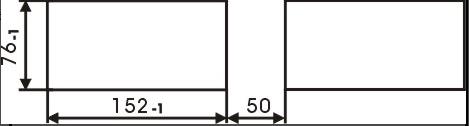

開孔尺寸

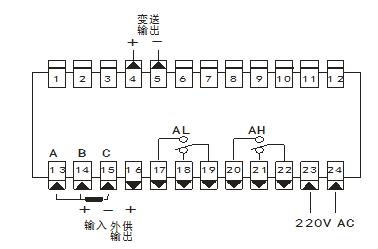

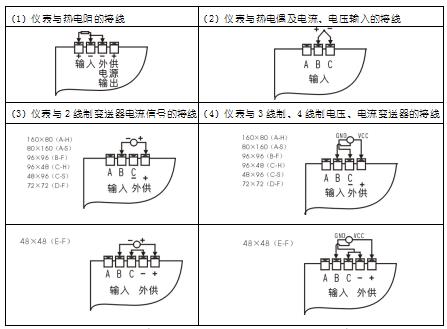

接線端子圖

5、通訊說明

儀表可選帶通訊功能（選擇通訊時儀表不能選擇變送功能二者只能選一）

1、通訊要素

① 數據格式：8位數據位，1位停止位，無校驗；

② 波特率：2400、4800、9600、19200bps可選；

③ 通訊協議：標準MODBUS RTU；

④ 通訊接口：RS485

⑤ 通訊地址：1 ～ 247

詳細的通訊說明請?jiān)斠?jiàn)《QQ-601系列數顯儀通訊說明》

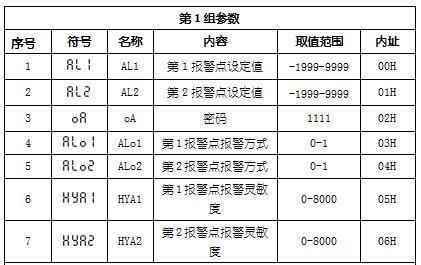

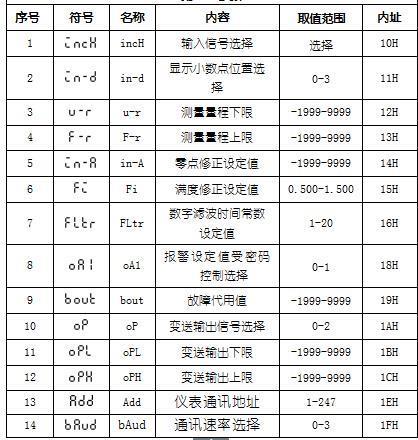

6、參數一覽表

        該表列出了儀表的基本參數和與選配件相關的參數，與選配件相關的參數只有該臺儀表有相應的選配件時才會出現?！叭≈捣秶币粰谑窃搮?shù)的設置范圍以及用符號表示的參數內容與數值的關系。無通訊功能的儀表與此無關。

7、操作

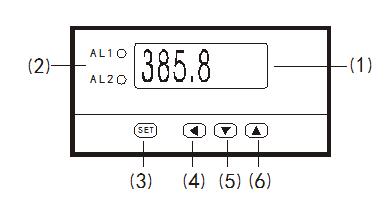

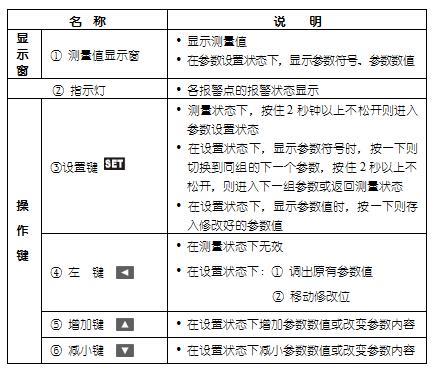

7.1 面板及按鍵說明（以A-H規格的儀表為例）

7.2 參數設置說明

儀表的參數分為2組，每個參數所在組在第6章《參數一覽表》中列出。

★ 第1組  參數之后及第2組參數均受密碼控制，未設置密碼時不能進入

★ 、 參數是否受密碼控制可以通過  參數選擇， 設置為OFF

時，不受密碼控制；設置為ON時，若未設置密碼，雖然可以進入、修改，但

不能存入。

進入?yún)?shù)設置狀態后，若1分鐘以上無按鍵操作，儀表將自動退出設置狀態。

7.3 報警設定值的設置方法

報警設定值在第1組參數。

① 按住設置鍵  2秒以上不松開，進入設置狀態，儀表顯示

② 單次按下  鍵可以順序選擇本組其它參數

③ 按  鍵調出當前參數的原設定值，閃爍位為修正位

④ 通過  鍵移動修改位， 鍵增值、 鍵減值，將參數修改為需要的值

⑤ 按  鍵存入修改好的參數，自動轉到下一參數。若為本組后1個參數，按  鍵后將轉到本組第1個參數。

重復② ~ ⑤步，可設置本組的其它參數。

★  如果修改后的參數不能存入，是因?yàn)? 參數被設置為ON，使該參數受密碼控制，應先設置密碼。

7.4 密碼設置方法

當儀表處于測量狀態時，可進行密碼設置。

① 按住設置鍵  不松開，直到顯示

② 連續點按  ，直到顯示

③ 按  鍵進入修改狀態，在  ， ， 鍵的配合下將其修改為1111

④ 按  鍵，密碼設置完成

★  密碼在儀表上電時或1分鐘以上無按鍵操作時，將自動清零。

7.5 第二組參數的設置方法

① 首先按7.4的方法設置密碼

② 第1組參數中  參數之后的參數，在密碼設置完成后，按  鍵可選擇

③ 第二組的參數，通過按住設置鍵  不松開，儀表顯示該組第1個參數的符號

④ 按  鍵順序循環選擇本組需設置的參數

⑤ 按  鍵調出當前參數的原設定值，閃爍位為修改位

⑥ 通過  鍵移動修改位， 鍵增值， 鍵減值，將參數修改為需要的值

★  以符號形式表示參數值的參數，在修改時，閃爍位應處于末位。

⑦ 按  鍵存入修改好的參數，并轉到下一參數重復④ ~ ⑦步，可設置本組的其它參數。退出設置 ：在顯示參數符號時，點按  鍵或按住設置鍵  不松開，直到退出參數的設置狀態。

8、功能及相應參數說明

8.1 測量及顯示

儀表從采樣到顯示的處理過程

采樣 →  數字濾波 →  量綱轉換 →  調校 → 顯 示

顯示受調校的影響

以下為測量及顯示相關參數，設置不正確，可能使儀表顯示不正常。

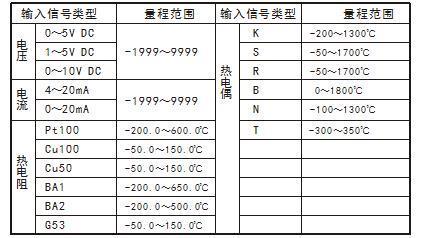

（incH）—— 輸入信號選擇

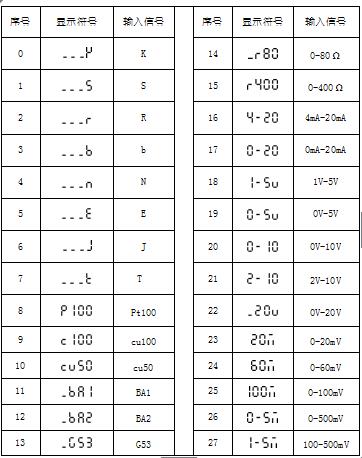

設定應與儀表型號及實際輸入信號一致。該參數的值以符號形式表示，下表為對應

關系：

（in-d）—— 測量值顯示的小數點位置選擇

熱電阻輸入時：應選擇為000.0

熱電偶輸入時：應選擇為0000.

其它信號輸入時：根據需要選擇

（u-r）—— 量程下限?（F-r）—— 量程上限

這兩個參數規定了輸入信號的起點和終點所對應顯示值的起點和終點。對熱電阻和熱電偶輸入，與它無關，可以不設置。

例：4 mA~20mA輸入，對應0~1.600MPa，則設置以下４個參數　

     =      = 0.000

     = 0.000        = 1.600

8.2 報警輸出

每個報警點有3個參數，分別用于設定報警值、報警方式和報警靈敏度。

報警方式：報警方式有2種： 表示上限報警，表示下限報警

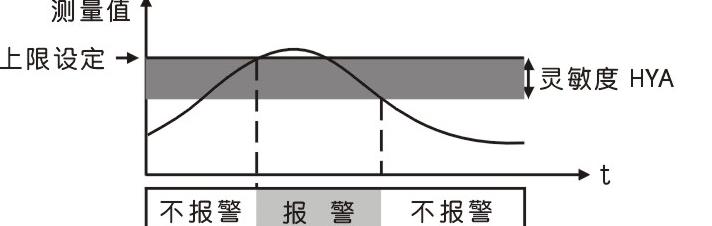

報警靈敏度：為防止測量值在報警設定值附近波動時造成繼電器頻繁動作，可根據需要設定一個報警解除的外延區域。

 例：上限報警時：
