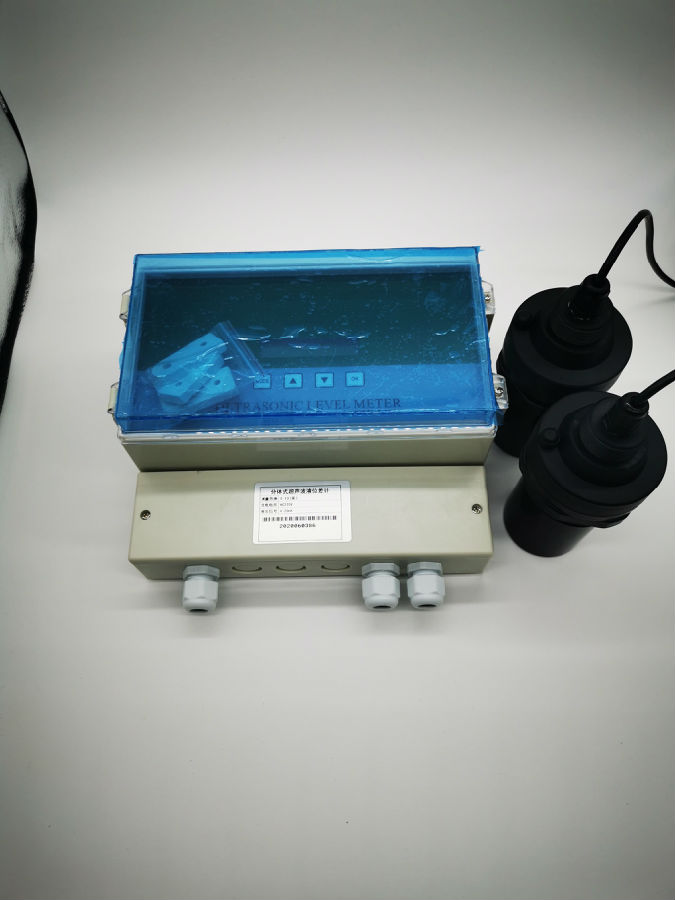

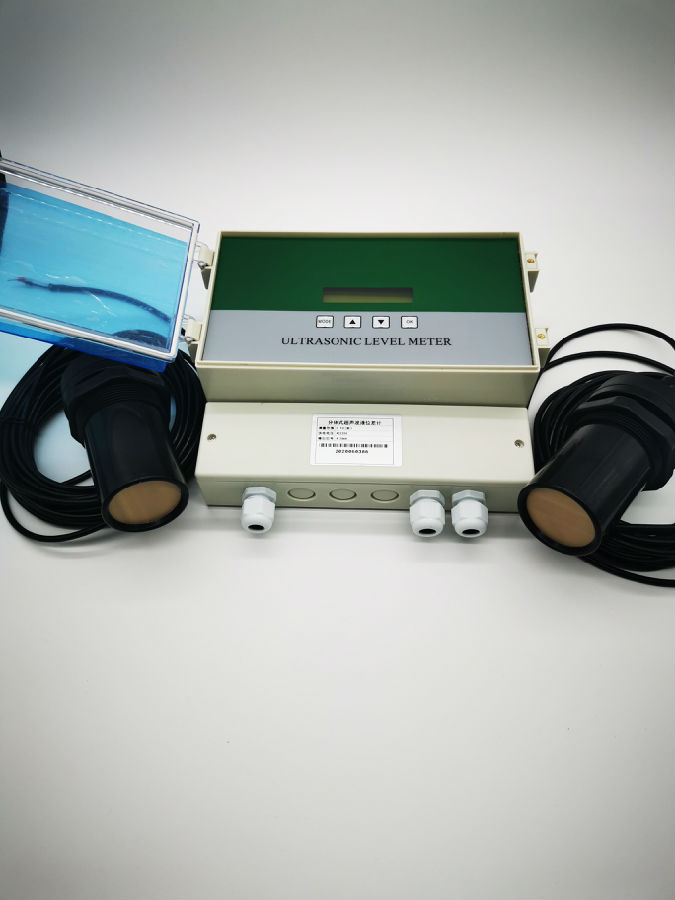

TS-L300-CJ型 超聲波液位差計

1、概述

        衷心感謝您選購超聲波明渠流量計TS-CJ型超聲波液位差計！

        本儀器包含多項自研的專利技術，擁有全新的信號處理技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便、讀數簡捷等特點，廣泛應用于石油、化工、水處理、水利、鋼鐵、煤礦、電力以及食品加工等行業，適用酸、堿、鹽、防腐、高溫、防爆等各種領域。

        本儀器可通過4~20mA或RS485（Modbus協議）連接到各種DCS系統中，為工業的自動化運行，提供實時的液位數據。

        TS-CJ型超聲波液位差計具有如下特點：

安全

        采用壓鑄鋁合金防水、防爆外殼；儀表的防爆等級達到Ex d（ia）ⅡBT4。

穩定可靠

        我們在電路設計時從電源部分起就選用高質量的模塊、關鍵元器件的采購選擇高穩定可靠的器件，完全可以直接替代國外進口儀表。

專利技術

         一環專利的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。

精度高

        我公司擁有的聲波智能專利技術，使TS-CJ型超聲波液位差計的精度大大提高，液位精度達到0.3％，能夠抗各種干擾波。

故障率低、易安裝、易維護

        本儀器是一種非接觸式儀表，不跟液體直接接觸，因此故障率較低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表標定。

多種防護

        儀表的防護等級達到IP65；所有的輸入、輸出線均具有防雷、防短路的保護功能。

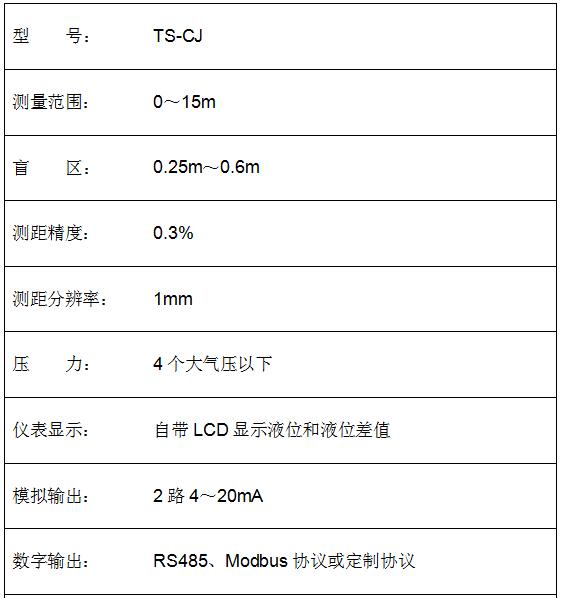

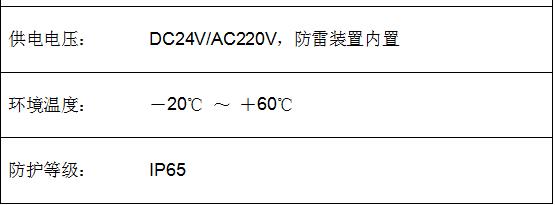

2、技術指標及選型代碼

3、儀器安裝

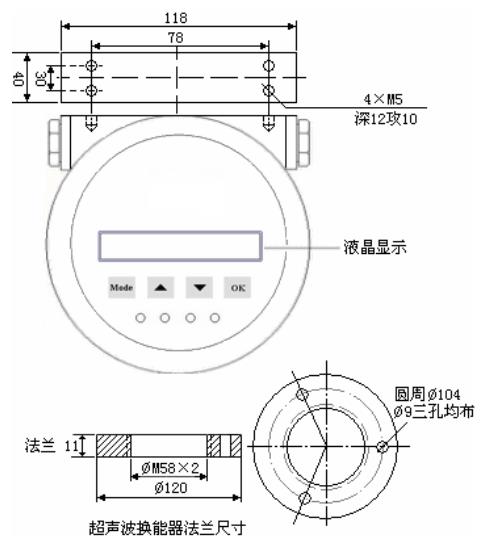

3.1支架安裝和法蘭尺寸

注：法蘭尺寸會根據換能器的不同而有所改變，若有不同會預先告知。

3.2 儀表安裝方式

儀表安裝：在需安裝儀表的地方固定L型支架，用螺絲將液位儀固定在支架上。

換能器（探頭）安裝：

1、探頭上是四分或六分外螺紋，可和PVC管或鐵管直接連接。

2、也可將法蘭固定在板或支架上，然后將探頭固定在法蘭上。

3.3 儀表安裝原則

1）換能器發射面到低液位的距離，應小于選購儀表的量程。

2）換能器發射面到高液位的距離，應大于選購儀表的盲區。

3）換能器的發射面應該與液體表面保持平行。

4）換能器的安裝位置應盡量避開正下方進、出料口等液面有劇烈波動的位置。

5）若池壁或罐壁不光滑，儀表需離開池壁或罐壁0.5m以上。

6）若換能器發射面到高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管需和液面垂直，內壁要保持光滑。

3.4 安裝注意事項

1）儀表外殼要與大地可靠相連。

2）電線、電纜保護管，要注意防止積水過多。

3）儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，可在儀表的進出線端另外安裝專用的防雷裝置。

4）儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，在液位儀周圍加設防高、低溫裝置。

3.5 儀表接線

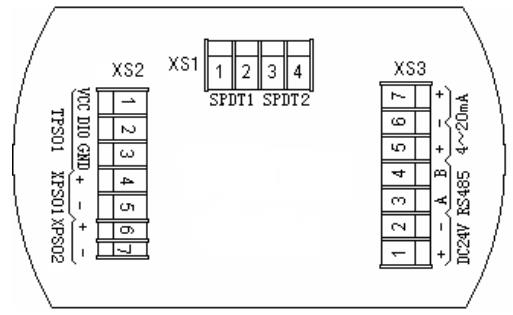

用力逆時針擰開后蓋即可看見儀表的接線板，如下圖所示：

XS1接線柱說明（若用戶沒有選購開關量輸出時，無XS1接線柱）

提供2路開關量輸出。1－2腳、3－4腳分別對應1～2路開關量輸出。

XS2接線柱說明（使用BA-5五芯專用電纜與換能器連接）

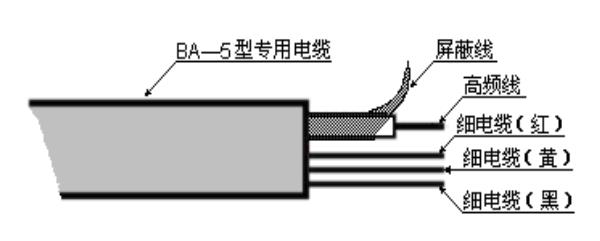

BA－5型電纜如下圖所示：

探頭1接線：

紅色細電纜接XS2的TPS01的VCC（即1腳）；

黃色細電纜接XS2的TPS01的DIO（即2腳）；

黑色細電纜接XS2的TPS01的GND（即3腳）；

高頻線接XS2的XPS01的＋（即4腳）；

屏蔽線接XS2的XPS01的－（即5腳）；

探頭2接線：

高頻線接XS2的XPS01的＋（即6腳）；

屏蔽線接XS2的XPS01的－（即7腳）；

探頭1、探頭2選擇說明：

在此套表兩個探頭中隨意挑選一個為探頭1，另外一個就為探頭2

XS3接線柱說明（直流電源輸入、信號輸出）

1－2腳為直流DC24V電源輸入、3－4腳為RS485輸出、5－6腳為首路4～20mA輸出，7－6腳為第二路4～20mA輸出。

注：儀表使用AC220V電源，XS3的1－2腳不使用，儀表已經將AC220V線引出到外殼外，并帶有AC220V電源插頭。

注意：

1）BA－5專用電纜的長度應（分體機專用）≤50米。

2）UTG21-B型超聲波液位儀到控制室的距離應≤1200米。

3）給DC24V電源上電前后，請仔細檢查電源的極性，注意不要接反。

4）儀表使用DC24V時，在儀表上電后，儀表電源輸入端的電壓不低于19V。

5）4～20mA輸出線的大負載應小于500歐姆。

 4、儀表調試說明

儀表出廠時各項指標經過嚴格測試，用戶只需在現場進行簡單設置即可滿足現場測量條件。

4.1儀表界面顯示說明：

1） 儀表上電后，液晶顯示軟件版本。

2）儀表為液位差計。

3）儀表的量程表示儀表盲區為0.5米，量程為3米，察看儀表安裝是否符合要求。

4）搜索液位1PW和ZY數字快速變化。

5）搜索液位2

6）當搜索到液位后，液晶顯示如圖，表示液位1為2.600m，液位2為2.100m，液位差為0.500m。

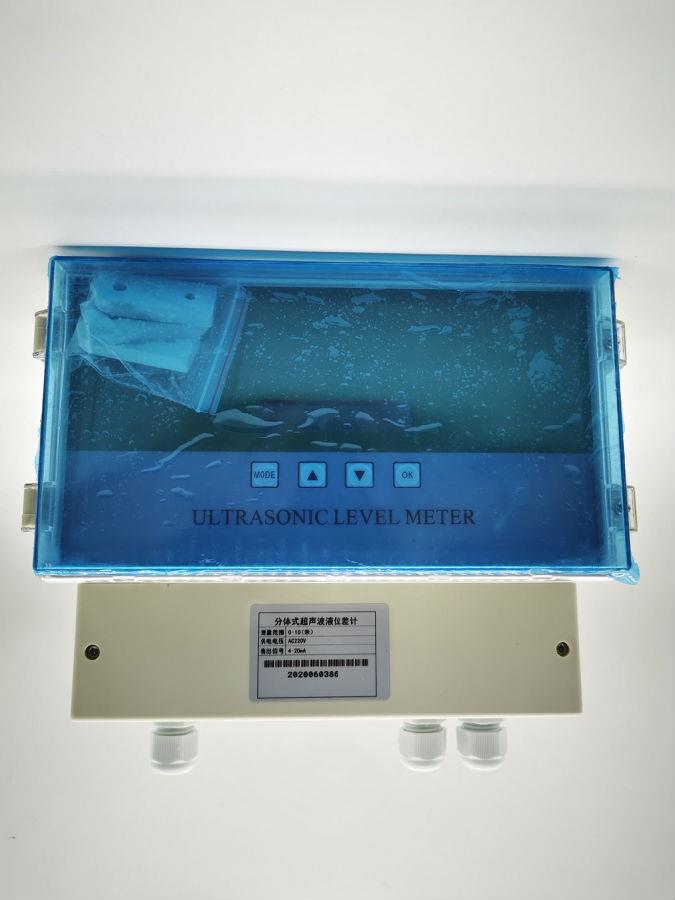

4.2鍵盤說明：

 鍵盤由4個鍵組成，用“感應筆”點擊按鍵，儀表可進入?yún)?shù)設置狀態。

鍵盤介紹如下：

【Mode】：模式鍵。在儀表正常工作時，用“感應筆”點擊該鍵

可進入?yún)?shù)設置菜單；在菜單中，用“感應筆”點擊該鍵，則可

退出本級菜單，退回到上一級菜單。

【▲】：上翻鍵和加法鍵。在菜單中，該鍵做上翻鍵用；在更改數據時，該鍵做加法鍵用。

【▼】：下翻鍵和減法鍵。在菜單中，該鍵做下翻鍵用；在更改數

據時，該鍵做減法鍵用。

【OK】：確認鍵和移位鍵。在菜單中，該鍵做確認鍵用；在更改數據時做后移鍵用。

用“感應筆”點擊按鍵時應注意：

        用“感應筆”點擊按鍵時，“感應筆”盡量貼近玻璃，并保持1秒以上。點擊按鍵儀表沒有反應時，請用“感應筆”再次點擊。用“感應筆”點擊按鍵時，“感應筆”盡量垂直點擊在該按鍵的中間，防止儀表錯誤的判斷“感應筆”點擊相鄰的按鍵。輸入?yún)?shù)時，閃動的數字為當前可更改的數字。點▲/▼鍵閃動的數字會增/減，點OK鍵閃動光標會移到下一數字上。當閃動光標在末尾一個數字上時，點擊OK鍵，閃動的光標會跳到頭一個數字上去。如果發生“感應筆”隔玻璃點擊按鍵不靈敏時，可以將前蓋逆時針擰開后，嘗試用“感應筆”直接點擊鍵盤。

4.3菜單說明

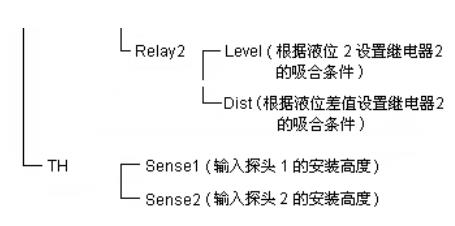

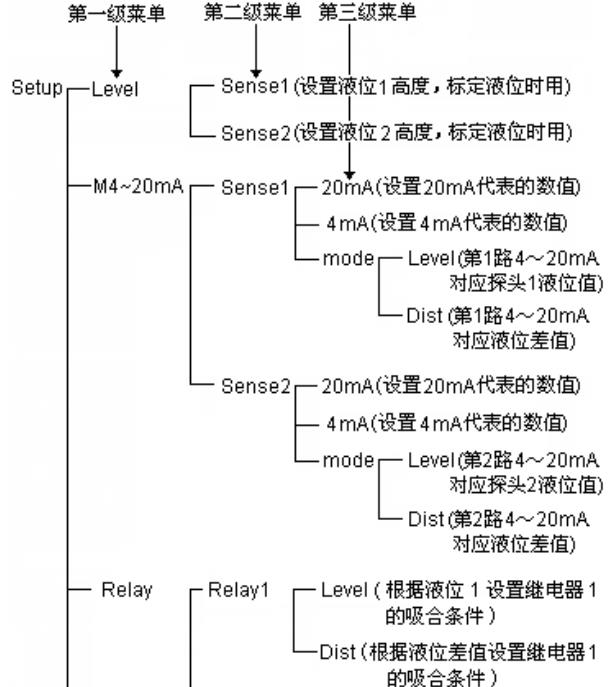

        菜單結構如下，共分三級菜單，點【OK】鍵進入下級菜單，點【Mode】鍵返回上級菜單

4.4  參數的設置

        儀表安裝完畢后，需要客戶對儀表出廠時的缺省參數進行設置或標定。設置時，客戶需要使用廠家提供的“感應筆”點擊儀表面板上的相應按鍵。

特別需要說明，下面文字中會出現許多探頭1、探頭2，需要說明的是：

        1、連接到儀表接口板上XS2端子XPS01、TPS01的探頭為探頭1。

        2、連接到儀表接口板上XS2端子XPS02的探頭為探頭2。

4.4.1 液位的標定

        儀表、探頭固定完畢即可上電進入測量，儀表會顯示2個液位數值及液位差。此時的2個液位值并不是2個探頭對應的實際液位值，需要分別對2個探頭的液位進行標定，下面介紹標定方法。

1）標定探頭1液位的步驟：

儀表液晶顯示右上圖正常測量內容時，用“感應筆”點擊按鍵。點擊順序如下：

Mode－>顯示Level菜單，點OK－>顯示Sense1菜單，點OK－>輸入探頭1的實測液位Y1（單位米），點Mode－>回到Level菜單，點Mode－>顯示Exit菜單，點OK－>儀表保存數據并退出復位。

2）標定探頭2液位的步驟：

Mode－>顯示Level菜單，點OK－>顯示Sense1菜單，點▼－>顯示Sense2菜單，點OK－>輸入探頭2的實測液位Y2（單位米），點Mode－>回到Level菜單，點Mode－>顯示Exit菜單，點OK－

>儀表保存數據并退出復位。

【注意】每設置好一個數據都需要保存、退出復位一次！

4.4.2  4～20mA參數的設置

        儀表出廠時，模擬4～20mA電流缺省設置為4mA代表0.000m，20mA代表儀表的可承受量程，如3.000m。用戶可以根據下面的設置步驟進行設置。

1）前一路模擬4～20mA電流的設置的步驟：

        Mode－>顯示Level菜單，點▼－> 顯示M4~20mA菜單，點OK－>顯示Sense1菜單，點OK－>顯示20mA菜單，再點▲/▼鍵翻到mode菜單，點OK－>顯示Level菜單，點▲/▼選擇前一路模擬4～20mA電流輸出代表探頭1的液位Level還是液位差Dist，選擇好后點OK－>回到mode菜單，點▲/▼鍵選擇對4 mA還是20mA進行設置，選好后點OK －>輸入該電流相對應的液位值或液位差值單位米），點Mode－>回上一級菜單，點Mode－>回M4~20mA菜單，點Mode－>顯示Exit菜單，點OK－>儀表保存數據并復位。

2）第二路模擬4～20mA電流的設置的步驟：

        Mode－>顯示Level菜單，點▼－> 顯示M4~20mA菜單，點OK－>顯示Sense1菜單，點▼－>顯示Sense2菜單，點OK－>顯示20mA菜單，再點▲/▼鍵翻到mode菜單，點OK－>顯示Level菜單，點▲/▼選擇第二路模擬4～20mA電流輸出代表探頭2的液位Level還是液位差Dist，選擇好后點OK－>回到mode菜單，點▲/▼鍵選擇對4 mA還是20mA進行設置，選擇好后點OK －>輸入該電流相對應的液位值或液位差值（單位米），點Mode－>回上一級菜單，點Mode－>回到M4~20mA菜單，點Mode－>顯示Exit菜單，點OK－>儀表保存數據并復位。

4.4.3 繼電器吸合邏輯的編輯

        TS-CJ超聲波液位差計能提供2路開關量輸出信號，用戶可以根據現場設備的要求進行控制邏輯的編輯?？刂七壿嫷木庉?、說明比較復雜，用戶在設置過程中，如果遇到問題，請和廠家電話聯系（電話號碼見本說明書的末一頁）。

        儀表的繼電器輸出有功率限制，不能直接用來控制電機電源的開和關，切記！

1）前一路開關量輸出的設置步驟：

        Mode－>顯示Level菜單，點兩下▼－>顯示Relay菜單，點OK－>顯示Relay1菜單，點OK－>顯示Level菜單，點▲/▼鍵選擇前一路開關量輸出邏輯是根據探頭1的液位 Level還是液位差Dist，選擇好后點OK－>輸入繼電器1吸合邏輯，點Mode－>退回Relay1菜單，點Mode－>回到Relay菜單，點Mode－>顯示Exit菜單，點OK－>儀表保存數據并復位。

2）第二路開關量輸出的設置步驟：

        Mode－>顯示Level菜單，點兩下▼－>顯示Relay菜單，點OK－>顯示Relay1菜單，點▼－>顯示Relay2菜單，點OK－>顯示Level菜單，點▲/▼鍵選擇第二路開關量輸出邏輯是根據探頭2的液位 Level還是液位差Dist，選擇好后點OK－>輸入繼電器2吸合邏輯，點Mode－>退回Relay2菜單，點Mode－>回到Relay菜單，點Mode－>顯示Exit菜單，點OK－>儀表保存數據并復位。

繼電器邏輯編寫的說明：

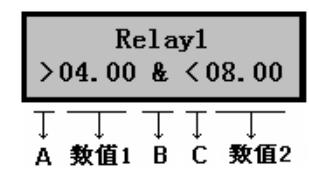

繼電器邏輯編寫界面如下圖所示：

        當編輯繼電器邏輯時，閃動的數字為當前可更改的數字。點▲/▼鍵，數字會變化，點OK鍵閃動光標會移到下一數字上。繼電器的邏輯是由“A、數值1、B、C、數值2”五部分組成。其中A和數值1，組成了繼電器吸合的前一個條件；C和數值2，組成了繼電器吸合的第二個條件。

        A位置上可以選擇 “大于>”、 “小于<”兩種符號。B位置上可以選擇 “與&”、 “或 |”、“無條件N”、“有條件^”共四種符號。C位置上可以選擇 “大于>”、 “小于<”兩種符號。數值1、數值2位置可以輸入相應探頭的液位、或液位差值。

下面重點解釋位置B上的符號，請仔細體會不同符號之間的區別：

        符號選擇“&”時，表示當液位值（液位差值）滿足兩個條件時繼電器吸合，否則繼電器開啟。符號選擇“|”時，表示當液位值（液位差值）滿足兩個條件之間的任何一個時繼電器吸合，否則繼電器開啟。符號選擇“N”時，位置C和數值2就隱藏起來了。表示當液位值（液位差值）滿足前一個條件時繼電器吸合，否則繼電器開啟。符號選擇“^”時，表示當液位值（液位差值）滿足前一個條件時繼電器吸合，當液位滿足的二個條件時繼電器開啟。

例如：

A)>1.00 N：表示繼電器在液位大于1m時吸合，小于1m時開啟；

B)>4.00 & < 8.00：表示繼電器在液位4～8m時吸合，液位小于4m或大于8m時開啟；

C)<1.00 | > 4.00：表示繼電器在液位小于1m或大于4m時吸合，液位在1～4m時開啟；

D)<1.00 ^  > 4.00：表示繼電器在液位小于1m時吸合，大于4m時開啟（用于單泵進水）；

E)>4.00 ^  <1.00：表示繼電器在液位大于4m時吸合，小于1m時開啟（用于單泵排水）；

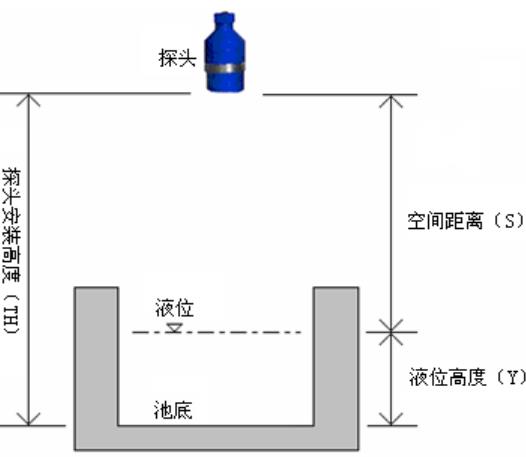

4.4.4 探頭高度的標定

        如果現場沒法測量液位的話，可以使用本菜單進行儀表的標定。如果已經使用Level進行了液位標定，本菜單不要使用。

探頭高度標定步驟如下：

1)標定探頭1安裝高度的步驟：

Mode－>顯示Level菜單，點三下▼－>顯示TH菜單，點OK－>顯示Sense1菜單，點OK－>輸入探頭1的安裝高度TH1（單位米），點Mode－>回到TH菜單，點Mode－>顯示Exit菜單，點OK－>儀表保存數據并復位。

2)標定探頭2安裝高度的步驟：

Mode－>顯示Level菜單，點三下▼－>顯示TH菜單，點OK－>顯示Sense1菜單，點▼－>顯示Sense2菜單，點OK－>輸入探頭2的安裝高度TH2（單位米），點Mode－>回到TH菜單，點Mode－>顯示Exit菜單，點OK－>儀表保存數據并復位。

5、設備清單

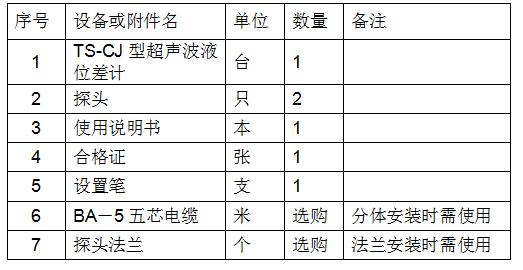

5.1生產廠家提供的設備以及附件

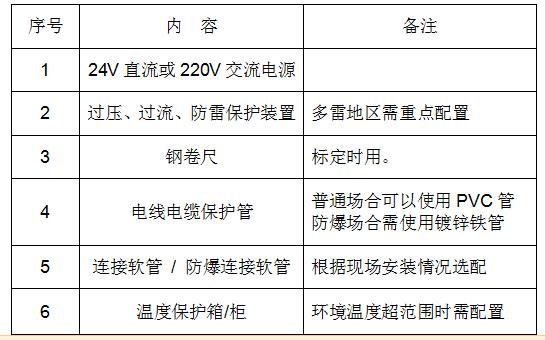

5.2現場需要具備的條件

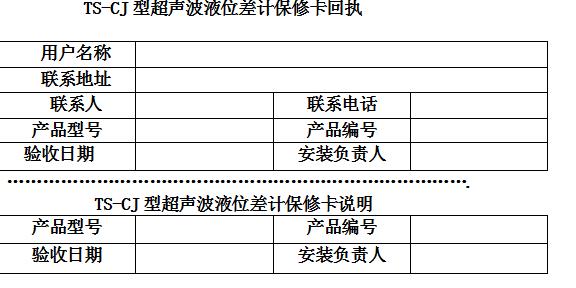

保修政策：

        用戶在維修時請出示保修卡。在保修期內因正常使用出現的故障，可憑保修卡享受規定的免費保修。保修期限：本公司產品保修期由驗 收日期起算十二個月內。

以下情況不在免費保修范圍內

1產品或其部件已超出免費保修期。

2因使用環境不符合產品使用要求而導致的硬件故障。

3因不良的電源環境或異物進入設備所引起的故障或損壞。

4由于未能按使用操作手冊上所寫的使用方法和注意事項進行操作而造成的故障。

5由于不可抵抗力如：雷電、水火災等自然因素而造成的故障。

擅自拆機修理或越權改裝或濫用造成的故障或損壞。

限制說明

        請用戶妥善保存保修卡作為保修憑證，遺失不補。

        本保修卡解釋權限歸本公司所有，本公司有權對本卡內容進行修改，恕不事先通知。
